v法铸造-高票鹄臊件的造型工艺

这种工艺的一个典范特征是将干的，，，，，无粘结剂的石英砂放入加有0.3到0.6 bar负压的两层塑料薄膜之间。。。。。。。。就像在真空包装下的咖啡或者花生。。。。。。。。v法铸造和其他铸造要领有什么区别呢？？？？？首先，，，，，是高质量的外貌和卓越的尺寸精度。。。。。。。。在特定的情形下v法铸造成型不需要拔模斜度，，，，，而通常拔模斜度是须要的。。。。。。。。这意味着能够镌汰甚至去掉随后的单独机械加工。。。。。。。。

模具被装置在一个关闭的排气箱——真空箱上。。。。。。。。两者都开有许多的排气孔。。。。。。。。在被拉紧附在一个框架上的塑料薄膜上，，，，，装置有一个合适的辐射加热系统。。。。。。。。
被加热了的塑料薄膜从合适的高度向下附在模具上。。。。。。。。接着真空箱以0.5-0.6bar的压负最先抽气，，，，，因此薄膜被准确的吸附到了一定形状的模具上。。。。。。。。紧接着，，，，，将涂料涂在薄膜上。。。。。。。。

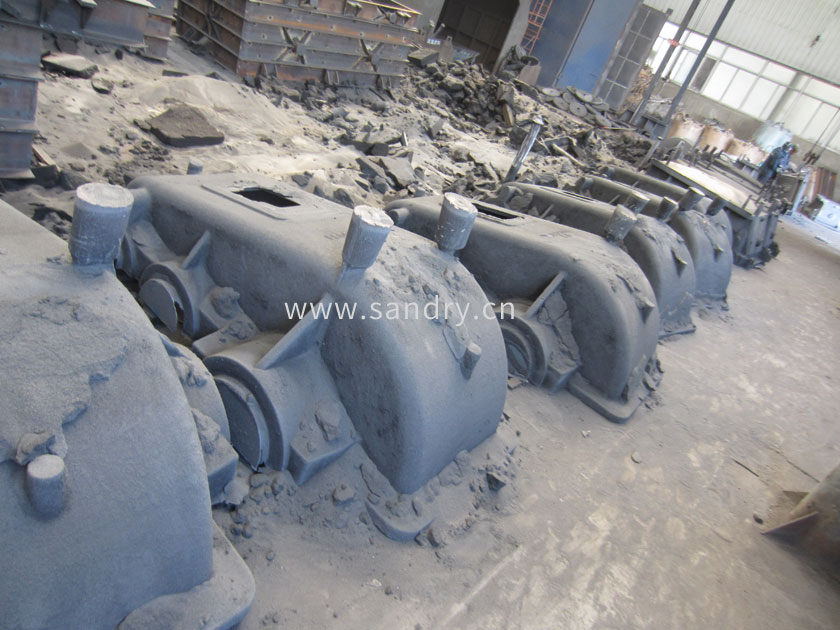

更多的优点：
没有模具磨损
可浇铸薄壁件
在分型面上没有或有少量毛刺
整理铸件本钱低
这个历程是环保的并且对人体无害的

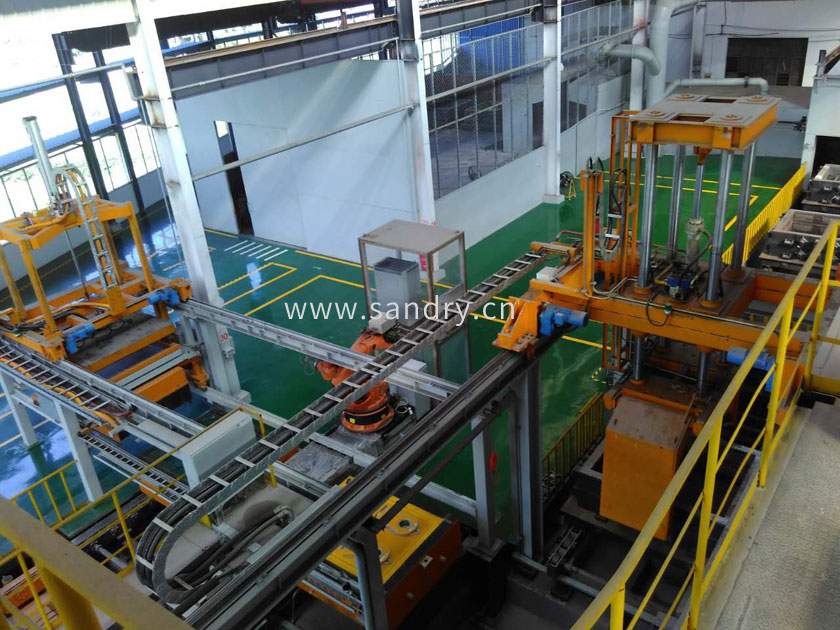

拥有双层壁的砂箱，，，，，内里装置有抽气管，，，，，内壁侧面同时抽气，，，，，向下安排在模具装备上。。。。。。。。
砂箱填充有细的、干的、无粘结剂的砂子，，，，，并且通过震惊预紧实。。。。。。。。模具被一层塑料薄膜笼罩。。。。。。。。薄膜之间的砂通过翻开真空阀来抽真空紧实。。。。。。。。
在关闭承载模具的真空箱的抽气后，，，，，将两侧附有塑料薄膜的铸型，，，，，通过抽真空从模具装备上抬起。。。。。。。。
下箱用同样的要领造型然后旋转180度。。。。。。。。安排须要的型芯，，，，，然后两个砂箱组合在一起成为预浇铸模子。。。。。。。。真空阀在浇铸和金属凝固阶段坚持翻开状态。。。。。。。。
在浇铸的历程中，，，，，熔化的金属会让薄膜挥发或者烧坏。。。。。。。。由于真空的缘故原由，，，，，薄膜的残留物穿透进入铸型，，，，，并且和压紧模具外貌的砂粒形成了一层薄壳。。。。。。。。这个历程是依赖使用的涂料层完成。。。。。。。。
关闭真空阀来震惊砂箱，，，，，倒出砂子，，，，，铸件不需要进一步处置惩罚。。。。。。。。
